Монтировка ASTROSIB FMDD-700

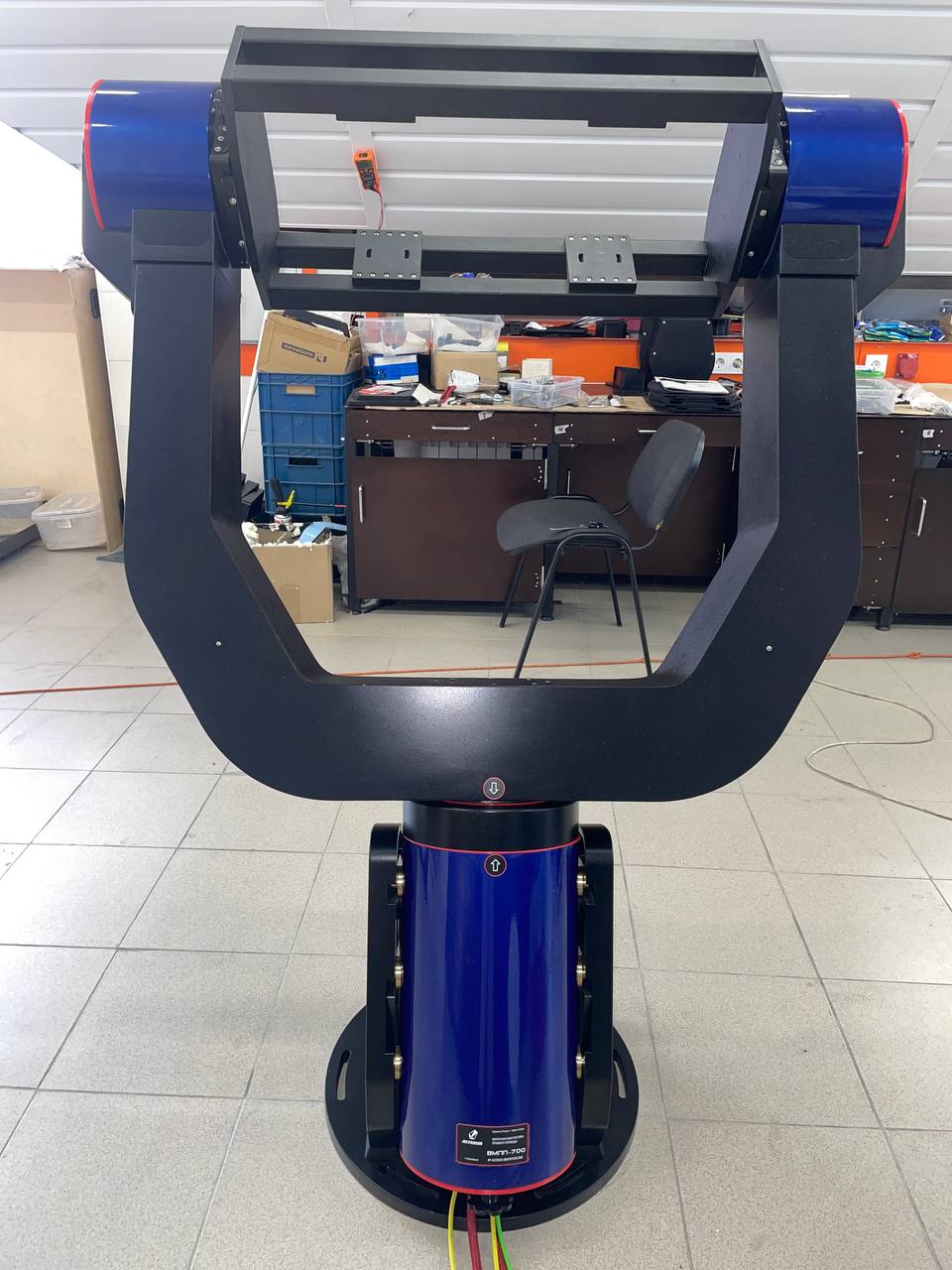

ASTROSIB FMDD-700

Монтировки ASTROSIB (А)FMDD

Профессиональные астрономические монтировки, оснащенные технологией прямого привода (Direct Drive). Предназначены для установки телескопов различного диаметра и доступны в экваториальном и альт-азимутальном исполнении.

Полная совместимость с телескопами ASTROSIB RC.

Монтировки ASTROSIB (A)FMDD гарантируют высокоточное наведение оптического модуля на космический объект с угловой скоростью, необходимой для его надёжного обнаружения

Непрерывное сопровождение космического объекта в требуемом временном интервале с возможностью изменения угловой скорости в соответствии с решаемой задачей

Плавное и быстрое перенацеливание по поступающим командам целеуказания

Посмотреть графики точности ведения монтировки...

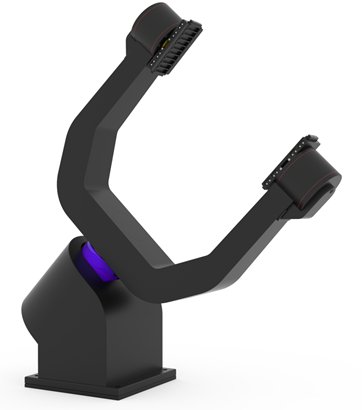

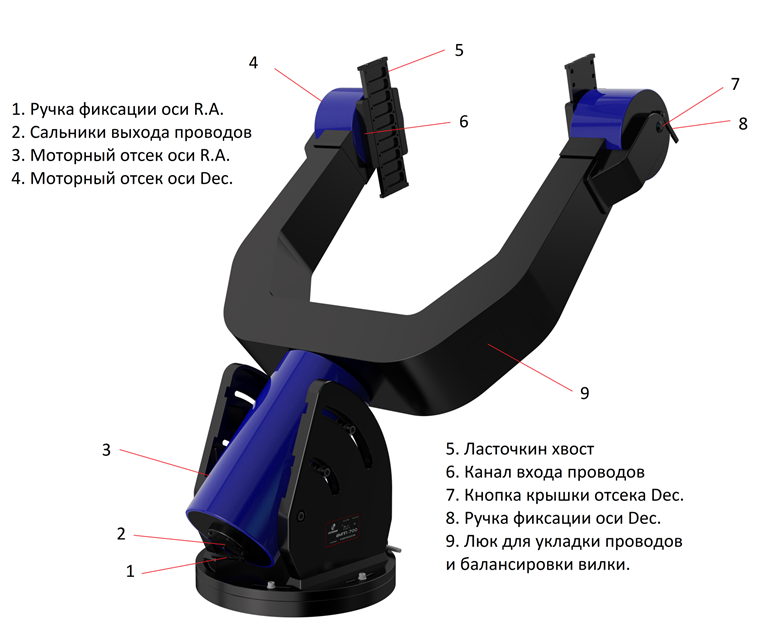

Монтировка ASTROSIB (А)FMDD дополнительный вид

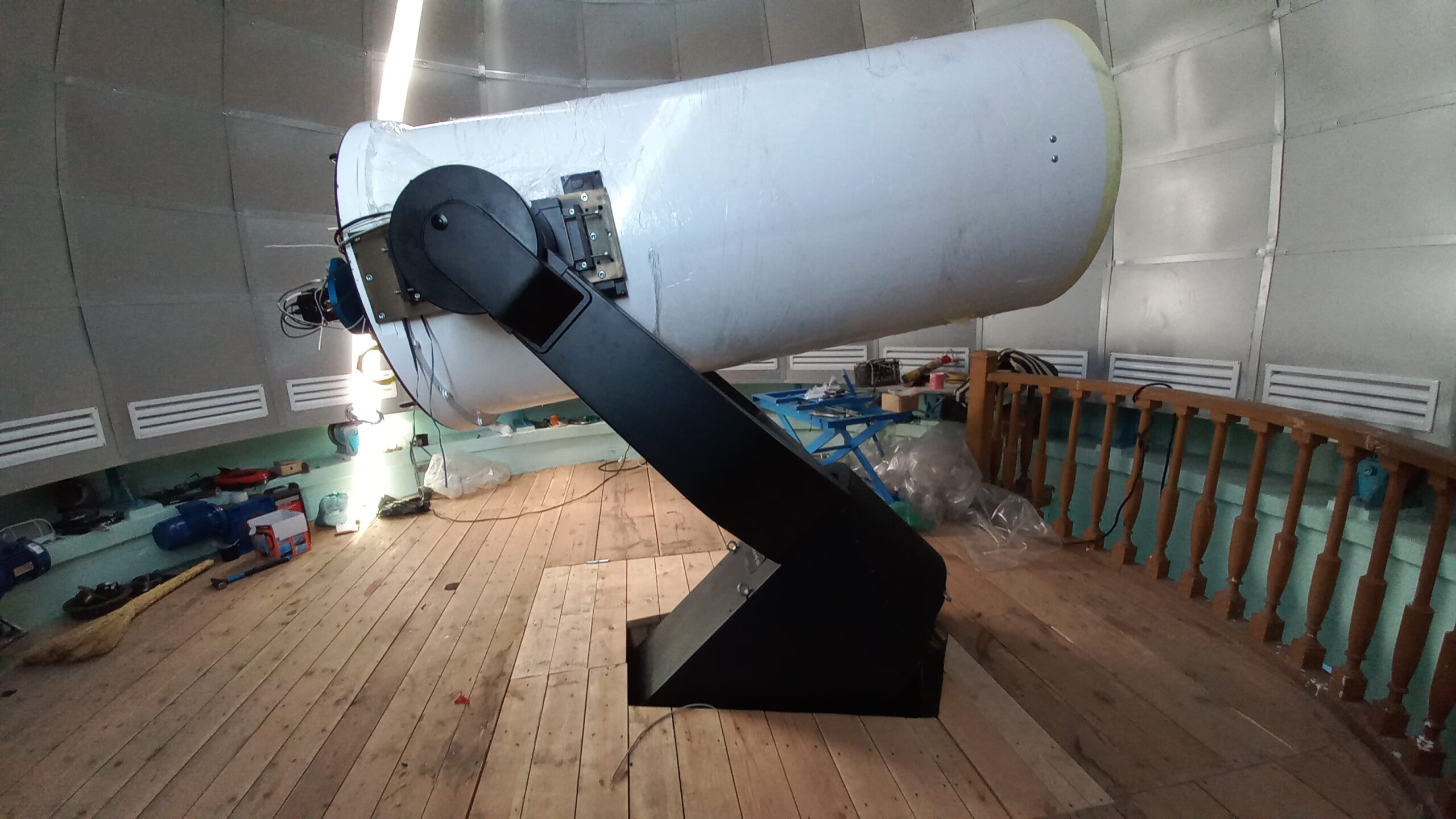

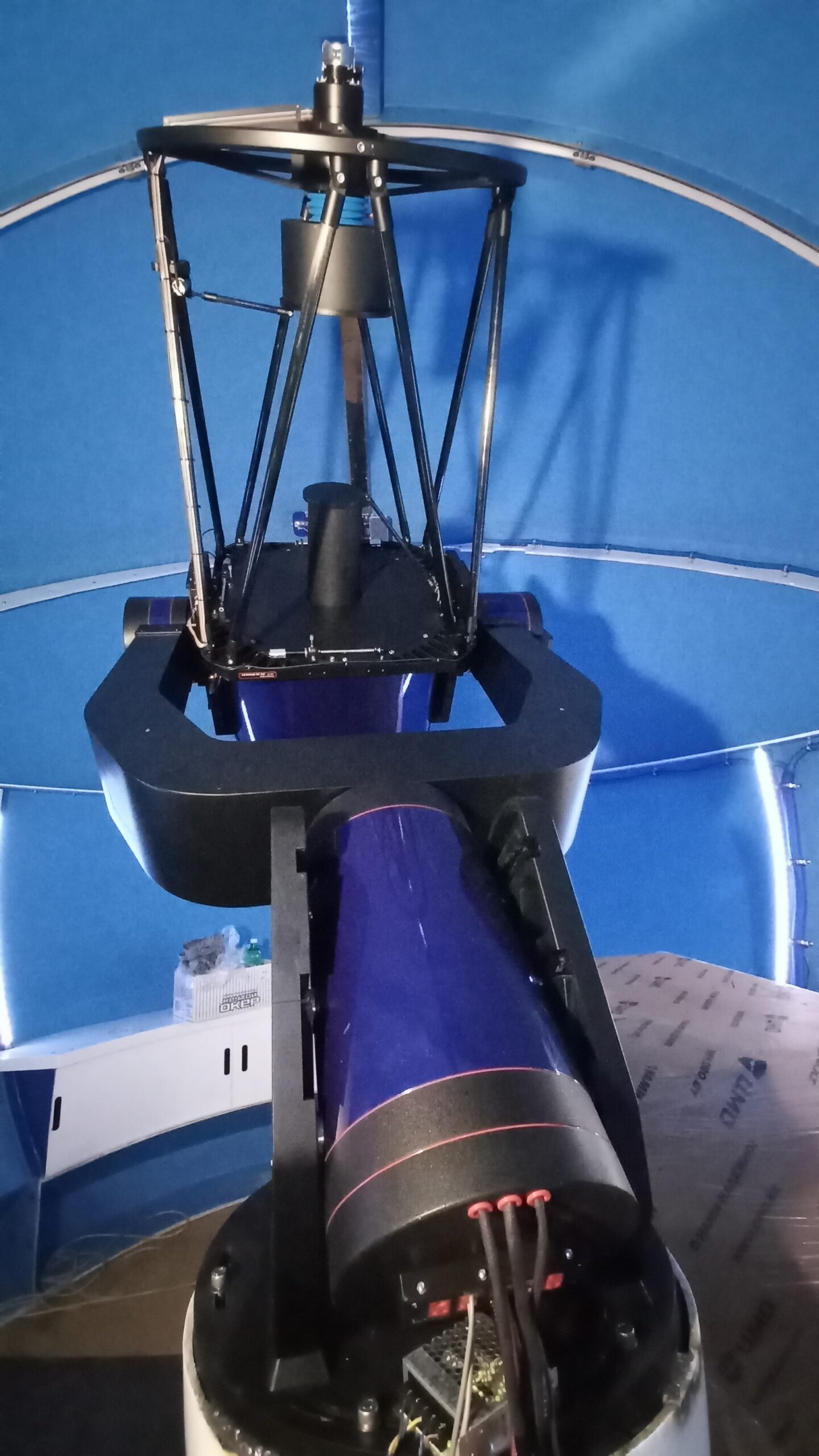

ASTROSIB FMDD-700 в комплексе проекта ИНАСАН
× Полноэкранное изображение
Скачать

В профессиональной астрономии на протяжении нескольких лет применяется технология прямого привода. Данная конструкция исключает необходимость использования механических передач (зубчатых колес, ремней, трансмиссий), что позволяет устранить такие явления, как периодическая ошибка и люфт.

Ключевые особенности:

  • Повышение эффективности: отсутствуют потери энергии на трение в ремнях, цепях и редукторах
  • Уменьшенный уровень шума: простая конструкция прямого привода означает меньше деталей, способных вибрировать
  • Более длительный срок службы: чем меньше движущихся частей, тем меньше деталей, которые могут выйти из строя
  • Высокая скорость позиционирования: достигается за счёт применения синхронных сервоприводов с постоянными магнитами
  • Высокая жесткость: конструкция исключает редуктор, что позволяет устранить механический люфт
Компоненты системы управления

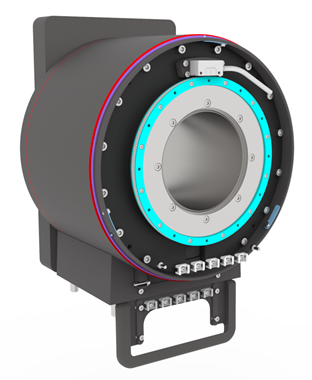

На представленном изображении показан электропривод оси высоты/склонения с прямым приводом, полностью изготовленный на нашем производстве с применением систем автоматизированного проектирования и станков с числовым программным управлением.

ASTROSIB (А)FMDD- 700, -820, -1000

Категория:

Описание

Технические характеристики

Технические характеристики

Параметры и характеристики (А)FMDD-700 (А)FMDD-820 (А)FMDD-1000
Максимальная грузоподъёмность, не более кг 150 350 400
Температурный диапазон, град от минус 35 до плюс 45
Привязка по положению Абсолютные оптические энкодеры D200, 26 бит, по обеим осям (разрешение энкодера 1/50 угл. сек.)
Возможность прокладки соединительных кабелей внутри монтировки Есть
Механические и программируемые пределы безопасности Есть
Максимальное время успокоения установленного на монтировке оптического модуля (телескопа) после вращения по обеим осям (период затухания колебаний), сек 2
Номинальное напряжение питания постоянного тока, В 12/60
Расстояние между полуосями вилки / по ласточкиному хвосту, мм 740/688 880/828 1060/977
Расстояние между осью вращения по склонению (высоте) и низом вилки (максимальный радиус вращения нижней части телескопа), мм 700 840 990
Диапазон угловых перемещений по оси прямого восхождения (азимуту), град -350…+350
Диапазон угловых перемещений по оси склонения (высоте), град от минус 5 до плюс 185
Диапазон угловых скоростей в режиме «наведение» по оси прямого восхождения (азимуту), град/с 0…20 (выбор скорости)
Диапазон угловых скоростей в режиме «наведение» по оси склонения (высоте), град/с 0…20 (выбор скорости)
Точность наведения, угл. сек 20
Диапазон угловых скоростей в режиме «слежение» по оси прямого восхождения (азимуту), град/с в диапазоне 0 ÷ 2
Диапазон угловых скоростей в режиме «слежение» по оси склонения (высоте), град/с в диапазоне 0 ÷ 2
Средняя точность слежения на временном интервале 1200 сек, угл. сек 1
Диапазон регулировки положения монтировки по азимуту, град ±5
Диапазон регулировки вертикального положения монтировки в сборе, град 88°-92° для альт-азимутального исполнения
20°-70° для экваториального исполнения
Ветроустойчивость до 10 м/с
Диаметр оси прямого восхождения, мм 100 120 150
Потребляемая мощность, не более, Вт 400 500 550
Масса, кг, не более 320 520 800
(А)FMDD-700
Максимальная грузоподъёмность, не более кг
150
Расстояние между полуосями вилки, мм
740
Расстояние между осью вращения по склонению (высоте) и низом вилки, мм
700
Диаметр оси прямого восхождения, мм
100
Потребляемая мощность, не более, Вт
400
Масса, кг, не более
320
(А)FMDD-820
Максимальная грузоподъёмность, не более кг
350
Расстояние между полуосями вилки, мм
880
Расстояние между осью вращения по склонению (высоте) и низом вилки, мм
840
Диаметр оси прямого восхождения, мм
120
Потребляемая мощность, не более, Вт
500
Масса, кг, не более
520
(А)FMDD-1000
Максимальная грузоподъёмность, не более кг
400
Расстояние между полуосями вилки, мм
1060
Расстояние между осью вращения по склонению (высоте) и низом вилки, мм
990
Диаметр оси прямого восхождения, мм
150
Потребляемая мощность, не более, Вт
550
Масса, кг, не более
800
Общие характеристики
Температурный диапазон, град
от минус 35 до плюс 45
Привязка по положению
Абсолютные оптические энкодеры D200, 26 бит, по обеим осям (разрешение энкодера 1/50 угл. сек.)
Возможность прокладки соединительных кабелей внутри монтировки
Есть
Механические и программируемые пределы безопасности
Есть
Максимальное время успокоения установленного на монтировке оптического модуля (телескопа) после вращения по обеим осям (период затухания колебаний), сек
2
Номинальное напряжение питания постоянного тока, В
12/60
Диапазон угловых перемещений по оси прямого восхождения (азимуту), град
-350…+350
Диапазон угловых перемещений по оси склонения (высоте), град
Минус 5…+185
Диапазон угловых скоростей в режиме «наведение» по оси прямого восхождения (азимуту), град/с
0…20 (выбор скорости)
Диапазон угловых скоростей в режиме «наведение» по оси склонения (высоте), град/с
0…20 (выбор скорости)
Точность наведения, угл. сек
20
Диапазон угловых скоростей в режиме «слежение» по оси прямого восхождения (азимуту), град/с
в диапазоне 0 ÷ 2
Диапазон угловых скоростей в режиме «слежение» по оси склонения (высоте), град/с
в диапазоне 0 ÷ 2
Средняя точность слежения на временном интервале 1200 сек, угл. сек
1
Диапазон регулировки положения монтировки по азимуту, град
±5
Диапазон регулировки вертикального положения монтировки в сборе, град
88°-92° для альт-азимутального исполнения
20°-70° для экваториального исполнения
Ветроустойчивость
до 10 м/с
